SCC消雾节水技术



空气从底部逆流进风,与下落的喷淋水在填料表面逆向交替接触,进行热质交换,形成的饱和湿热空气由顶部风机排出,水分由特殊结构的脱水器挡回自然回流至集水槽循环使用。


围护系统、传动系统、布水系统、换热系统、补水机构、检修及防护设施。


1.大型化,单模块1000-5500mm³/h;
2.全年连续运行;
3.钢结构或钢筋混凝土结构;
4.消噪点为底部进风侧与顶部出风部位。


适用于电厂、煤化工、石油化工、钢铁冶金行业等工业领域大型循环水场,提供大水量循环冷却水。


冷却塔出风口放置高效换热器,通过换热器将原有的饱和湿空气2点加热变成不饱和湿空气2’点,然后通过风机排出塔外,与塔外空气1点均匀混合,回到外界空气,这个过程不经过过饱和区,实现消雾节水目的。

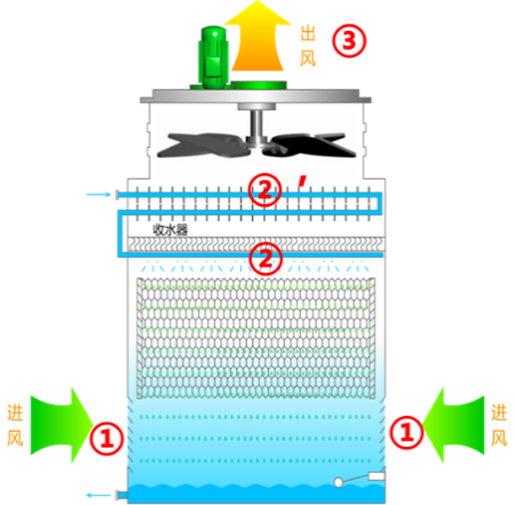

消雾节水冷却塔模型

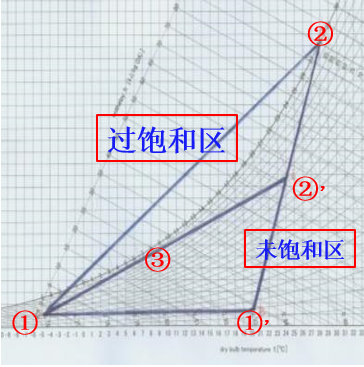

焓湿图


1.大型化,单模块1000-5500m³/h;
2.全年连续运行;
3.钢结构,钢筋混凝土结构(框架由供应商设计出图,设计院校核,土施用户负责);
4.消噪点为底部进风侧与顶部出风部位;
5.比普通工业塔高度略高,风阻大,电耗略高;
6.除雾装置内部平铺,采用可移动折叠式消雾装置技术,实现消雾与非消雾工况的自动切换,在节约能耗的前提下充分保证夏季冷却塔热力性能。


适用于电厂、煤化工、石油化工、钢铁冶金行业等工业领域大型循环水场有消雾节水需求的新建项目,特别适用于对噪音有严格要求和空气中有柳絮等飘飞物的场合。


冷却塔上两侧开具进风口并增加翅片换热器,外界干空气1点通过换热器将变为高温干空气1‘点,此部分空气与冷却塔内饱和湿空气2点混合,形成不饱和湿空气2’点,然后通过风机排出塔外,与塔外空气1点均匀混合,回到外界空气,这个过程不经过过饱和区,实现消雾目的。

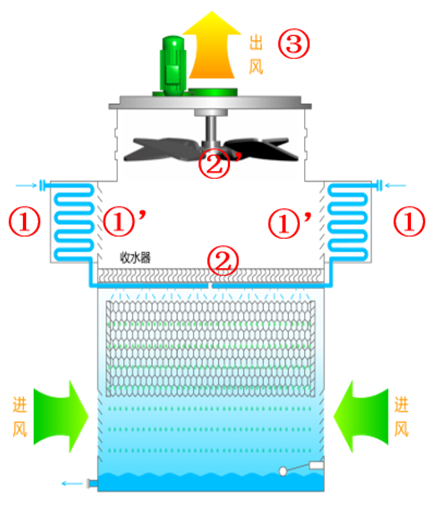

消雾节水冷却塔模型

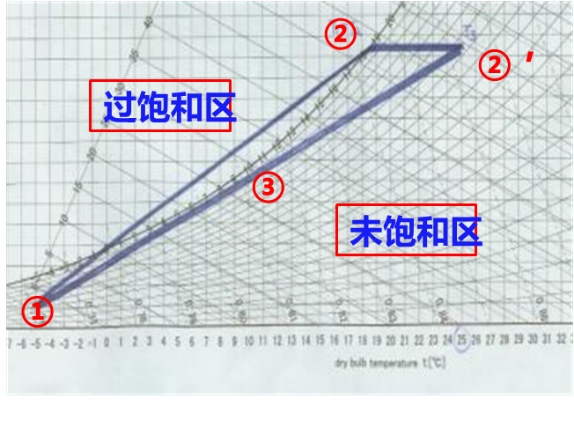

焓湿图


围护系统、传动系统、布水系统、换热系统、防白烟装置、风量调节机构、补水机构、检修及防护设施。


1.大型化,单模块1000-5500m³/h;
2.全年连续运行;
3.钢结构,钢筋混凝土结构(框架由供应商设计出图,设计院校核,土施用户负责);
4.消噪点为底部进风侧与顶部出风部位;
5.比加热高度略高,换热面积小,风阻偏小;
6.适用于老塔防白烟改造项目。


适用于电厂、煤化工、石油化工、钢铁冶金行业等工业领域大型循环水场有消雾节水需求的项目,以及普通冷却塔消雾改造项目。
单风机冷却范围:1000~5500m³/h


干空气通过进风口设置的换热器被加热形成高温干空气,然后进入污水蒸发塔与喷淋的污水进行换热,加速污水中水分蒸发,高温干空气变成低温饱和湿空气由顶部风机排出,污水中的水含量降低,析出固体。由污水排放变为固体或半固体排放,从而实现污水处理的目的。

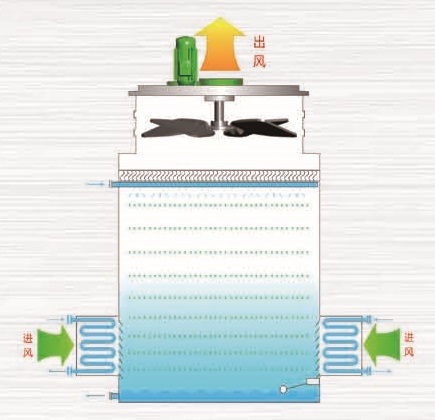

污水蒸发型冷却塔模型图

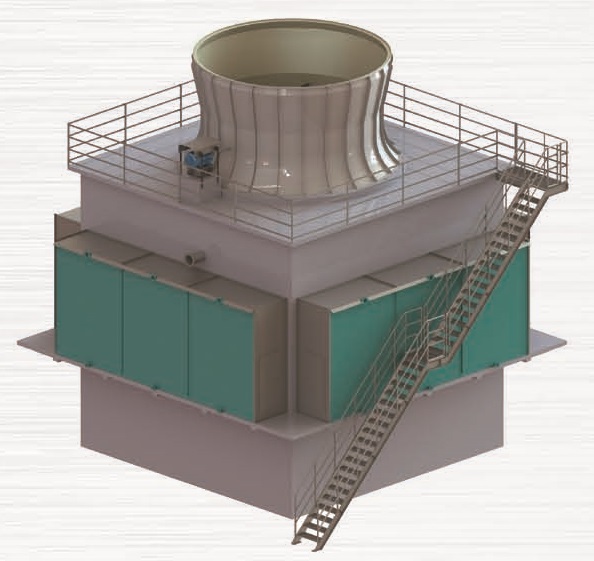

模型图


高效耐腐蚀
换热器采用管翅式和板翅式结构,换热效率高,使用寿命长,特别适用于系统稳定性较高的工业场所。

运行稳定
专利的结构设计,翅片换热管不与水或饱和水蒸汽接触,可有效防止翅片结垢,保证换热器的使用寿命。

经济效益显著
不仅可对工艺流体进行降温,循环使用,还可以实现污水处理的功能,可大幅减少企业污水排放量,节约污水排放费用,减少对环境的污染,实现经济和环保的双赢。



适于同时要求工艺流体降温与黄金冶炼等污水处理需求的项目。
